回转轴承组成部位及类型分析

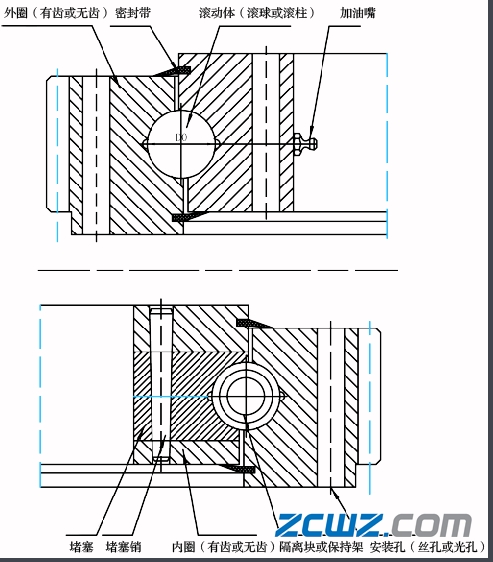

回转轴承也称为转盘轴承,还可以叫回转支承轴承,也有人称这样的轴承为:旋转支承 。总的来说,这种轴承主要由外圈(有齿或无齿)、密封带 、滚动体(滚球或滚柱)、加油嘴、堵塞、堵塞销、内圈(有齿或无齿)、隔离块或保持架和安装孔(丝孔或光孔)几个部位组合而成的。

回转轴承组成部位及类型分析

回转轴承类型分析:

单排四点接触球式回转轴承

单排四点接触球式回转轴承由两个座圈组成,结构紧凑、重量轻、钢球与圆弧滚道四点接触,能同时承受轴向力、径向力和倾翻力矩。回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械均可选用。

双排异径球式回转轴承

双排球式回转支轴承有三个座圈,钢球和隔离块可直接排入上下滚道,根据受力状况,安排了上下两排直径不同的钢球。这种开式装配非常方便,上下圆弧滚道的承载角都为90°,能承受很大的轴向力和倾翻力矩。当径向力大于0.1倍的轴向力时,滚道须特殊设计。双排异径球式回转支承的轴向、径向尺寸都比较大,结构紧固。特别适用于要求中等以上直径的塔式起重机,汽车起重机等装卸机械上。

单排交叉滚柱式回转轴承

单排交叉滚柱式回转轴承,由两个座圈组成,结构紧凑、重量轻、制造精度高,装配间隙小,对安装精度要求高,滚柱为1:1交叉排列,能同时承受轴向力、倾翻力矩和较大的径向力,被广泛地用于起重运输,工程机械和军工产品上。

三排滚柱式回转轴承承

三排滚柱式回转轴承有三个座圈,上下及径向滚道各自分开,使得每一排滚柱的负载都能确切地加以确定。能够同时承受各种载荷,是四种产品中承载能力最大的一种,轴、径向尺寸都较大,结构牢固,特别适用于要求较大直径的重型机械,如斗轮式挖掘机、轮式起重机,船用起重机、港口起重机,钢水运转台及大吨位汽车起重机等机械上。

轻型系列回转轴承

轻型回转轴承具有与普通回转支承相同的结构形式,重量轻,转动灵活。广泛应用于食品机械、灌装机械、环保机械等领域。

单排四点接触球式回转轴承

单排四点接触球式回转轴承由两个座圈组成,结构紧凑、钢球与圆弧滚道四点接触。主要用于汽车起重机、塔式起重机、挖掘机、打桩机、工程作业车、雷达扫描设备等承受倾翻力矩、垂直轴向力、水平倾向力作用的机械上。

回转轴承组成部位及类型分析
