机械工艺常识:轴、轴承与公差配合

轴承

(一)轴承的功能和种类:

轴承的功能是支承轴及轴上转动的零件使其保持一定的旋转精度、承受负荷,同时也用来减少相对回转零件间引起的摩擦与磨损。

按照轴承工作的性质可分为滑动轴承和滚动轴承。滚动轴承是各类机械中普遍使用的支承部件;滑动轴承大部分使用在高速、重载、有较大的冲击载荷或对轴的旋转精度要求特别高的机械设备上,特别是需要采用剖分式结构的场合。

(1) 滚动轴承:

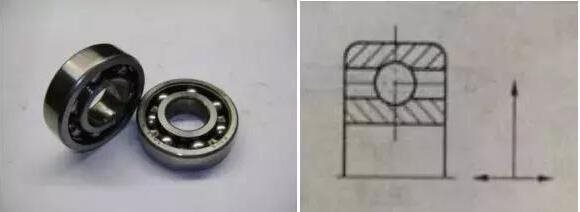

①单列向心球轴承(径向轴承、深沟球轴承) 特 点:主要承受径向载荷,要求轴的刚度大适用场合:变速箱和主轴上

型号表示:例 6305 型

机械工艺常识:轴、轴承与公差配合

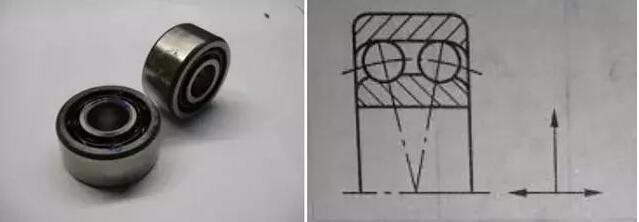

②双列向心球轴承(调心球轴承)

特 点:主要承受径向载荷,双排钢球,外圈滚道为内球面形,具有自动调心性能,可以自动补偿由于挠曲和壳体变形产生的同轴度误差

适用场合:支承座孔不能保证严格同轴度的部件中。型号表示:例 1207 型、3303 型(进口)

机械工艺常识:轴、轴承与公差配合

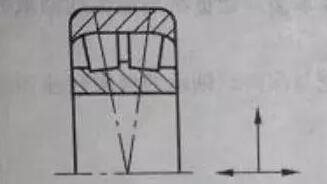

③调心滚子轴承(向心短圆柱滚子轴承)

特 点:主要承受径向载荷,同时也能承受一个方向的轴向载荷,有较高的径向载荷承受能力。

适用场合:重载或振动载荷下工作。型号表示:例 2000 型

机械工艺常识:轴、轴承与公差配合

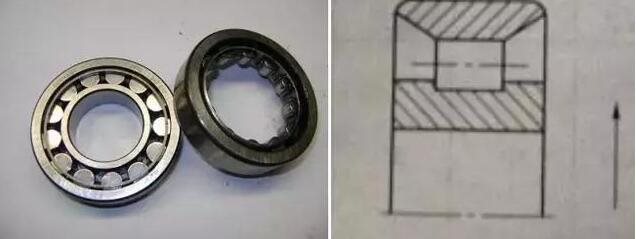

④圆柱滚子轴承

特 点:轴承内外圈可分开,属于可分离型轴承,内圈可作自由轴向移动适用场合:此轴承用于承受径向载

型号表示:N000 例 Nj202E(进口型号、内圈有挡边)NU206EC(内圈无挡边)

机械工艺常识:轴、轴承与公差配合

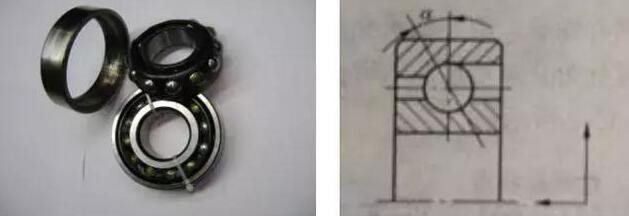

⑤向心推力球轴承(角接触球轴承)

机械工艺常识:轴、轴承与公差配合





特 点:可以同时受径向载荷和轴向载荷,也可以承受纯轴向载荷,极限转速较高,该类轴承承受轴向载荷的能力由接触角决定,α越大,承受轴向载荷的能力也越大(α=15°α=25°α=40°)

适用场合:角接触球轴承因只能承受单方向的轴向力,故这类轴承都应成对使用,如机床主轴

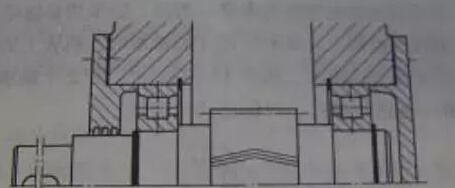

安装方法:(i)方法一:两端轴承外圈窄边相对,称为正安装(俗称面对面),

装配时迸轴承外圈,调小间隙,磨窄轴承外圈。

机械工艺常识:轴、轴承与公差配合

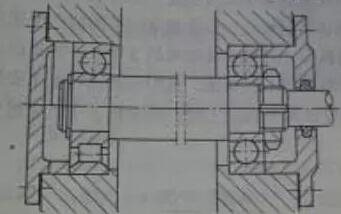

(ii)方法二:两端轴承外圈宽边相对,称为反安装(俗称背对背),可提高支承的刚性,改善轴的受力。装配时迸轴承内圈, 调小间隙,磨窄轴承内圈。

机械工艺常识:轴、轴承与公差配合





(iii)方法三:同向两组装配,装配精度 0.006~0.014mm 间隙调整, 预紧调整为 0.006mm,配合间隙为 0.001~0.004mm

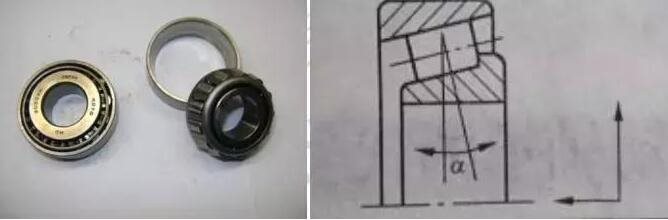

⑥单列圆锥滚子轴承

特 点:主要适用承受径向与轴向的联合载荷(径向为主),大锥角也可以承受以轴向载荷为主的径、轴向联合载荷,轴承为分离型轴承,在安装和使用过程中可以调整轴承的径向游隙和轴向游隙,也可以预过盈安装。

适用场合:转速不太高,刚性好轴向和径向载荷很大的轴上,如斜齿轮轴上型号表示:例 30202(进口)

机械工艺常识:轴、轴承与公差配合

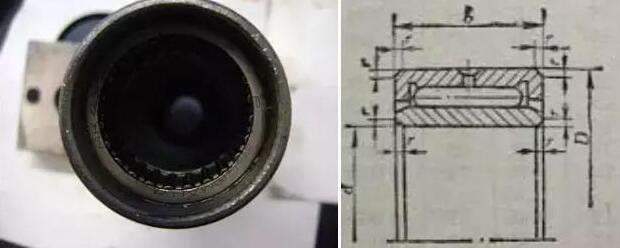

⑦滚针轴承:

分为内圈滚针轴承(74000 型)和无内圈滚针轴承(84000 型)。

型号表示:范例INA.ZARN2572-TU-ANA GERMANY02/B07→所配轴内孔φ25, 外圆φ72。

机械工艺常识:轴、轴承与公差配合

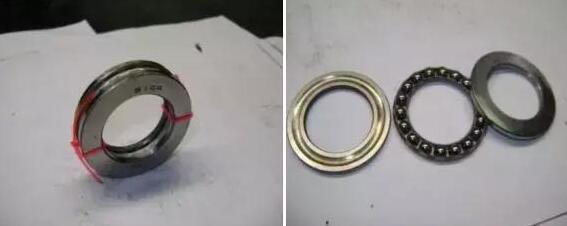

⑧单向推力球轴承(8000 型)双向推力球轴承(38000 型) 俗称平面轴承。

机械工艺常识:轴、轴承与公差配合





(2)滑动轴承:通常以铜轴套为主(静压轴承,俗称浮动轴承)
