滚动轴承游隙选择

滚动轴承内部游隙与规格数值

滚动轴承运转中的内部游陈也称游隊)的大小,对疲劳寿命、振动、噪声、温升等轴承性能影响很大。

因此,选择轴承内部游隙,对于已决定结构形式和尺寸的轴承,是一项重要研究项目。

所谓游原是轴承内暖、外肉、滚动体之间的间际纸,映,内梅或外圈一方固定,另一方套圈上下线左右方向移动时的移动批,将径向及编向的移动批,分别称:做径向游尿、轴向游家(图9.1)。

滚动轴承游隙选择

通常,为了得创稳定的测试值,就对轴承座施加规定的测量载菌来测骨游高,因此,割出的游欧值婴比理论内部的游陵《向心镇承也称儿向游陵》大出测盘载奇造成的弹性变形量(趋近量》,为了区别,有时也称为药量游谅。

所以,理论内部游防要补能该弹性变形造成的游隙增加量后求出滚子轴承的弹性变形最小,可以忽略不计。通常,安装前的游球,技理论内部省区规定。

滚动轴承游隙选择

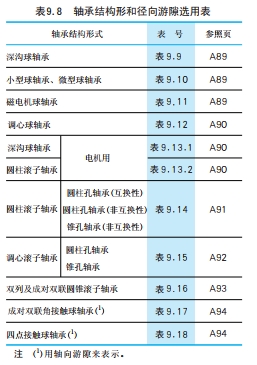

表9.8按轴承结构形式分别列出内部游霸选用表

滚动轴承游隙选择

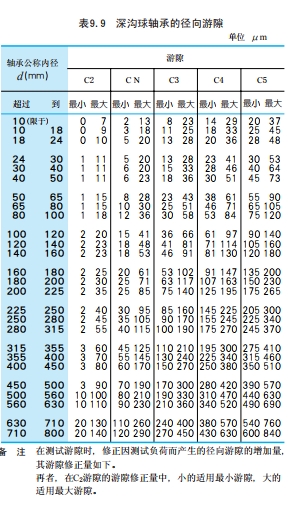

看图表9.9,在内部游隙中,普通游隙值适用于一般工况,以此为基础,小的一侧按C2.C1的顺子减少。大的一侧C3.C4.C5的顺序增大。

一般工况 是指内圈过值安要的轴质,望普通载荷以下的极荷,内圈转速(rpm)约低于轴承尺寸我极限转速50%的使工况。

再者,为降低电机的噪声,尽可能缩小轴承径向游做范阀,规定了采用小断除电机用深沟玛轴承及现补孩子轴承的径向游破。

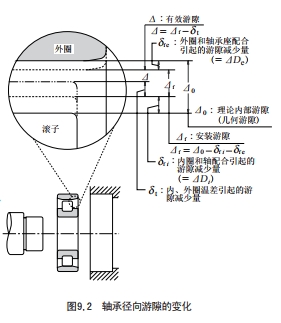

轴承内部游限,受配合。运转温度条件影响而变化。以(图9.2)滚子轴承径向游除为例,显示其游牌的变化。

滚动轴承游隙选择
(1)配合引起的径向游隙减少量与安装游隙

将内圈或外圈,过盈安装到轴或轴承座上后。套圈膨胀或收缩,径向游隙减少,其减少量因轴承结称、尺寸,轴及轴承座形状。尺寸而异,大约是过盈量的70-90%。从理论内部游限△0中,减去配合引起的的游隙少量,其得数为安装游隙△f。
(2)内、外圈温养引起的径向游隙减少量及有效游隙

轴承旋转产生的序擦熟,通过轴及轴承座散去,一般轴承座比轴的散热条件好,所以外圈温度低,内圈及滚动体温度比外圈高出5-10℃、并且,当蒸气通过空心轴,热量从轴传到轴承的情况或高速旋转的情况下,内、外圈的温差更大。当内外圈出现温差,径向游隙则会因套圈的热膨胀差而减少。其大致的减少量,可以用下式求出。

滚动轴承游隙选择

安装游隙△f减去δt后,称为有效游隙△。

理论上,该有效游隙△,略为负数时,疲劳寿命最长。 但实际使用时,难于保持这种理想状态使用轴承并且,负的游隙量增人,疲劳寿命显著下降。所以,般以有效游原略人比零来选择轴承游隙。

单列角接触球轴承,圆锥滚 了轴承等对置使用时,除预紧使用的情况外,也同样略保留一些有效游隙。

另外,单侧有挡边的圆柱滚子轴承2套对置使用,考虑运转中轴的膨胀,需要事先给子轴向适当的游隙。

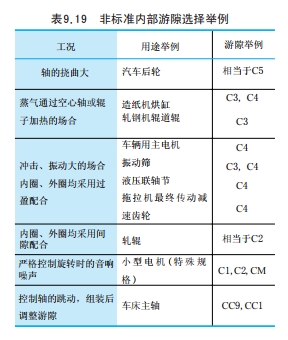

作为参考,表9.19说明了非标准游隙选择举例:
