固定式联轴器分类与结构说明

1.凸缘联轴器(GY、GYD型)

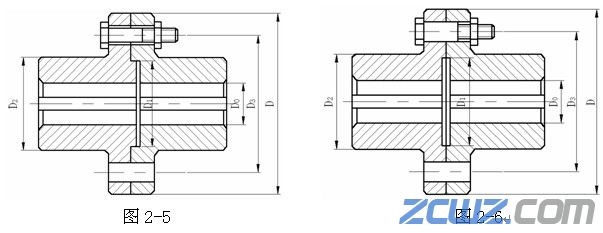

在固定式联轴器中,凸缘联轴器是应用最广泛的一种。它是由两个带凸缘的半联轴器组成,两个半联轴器分别用键与两轴联接,并用螺栓将两个半联轴器联成一体。如图2-5所示,两半联轴器采用普通螺栓联接,螺栓与螺栓孔有间隙,依靠联轴器两圆盘接触面的摩擦传递转矩,用凸肩和凹槽对中。也可采用铰制孔螺栓对中,如图2-6所示,靠螺栓承受剪切和挤压来传递转矩,因而传递转矩较大,但要铰孔,加工较复杂。
凸缘联轴器结构简单,维护方便,能传递较大转矩但不能补偿两轴相对位移,对两轴对中性要求较高,没有缓冲和吸振功能。广泛用于载荷平稳、两轴对中性好、短而刚性好的联接。
固定式联轴器分类与结构说明

2.套筒联轴器(GT型)

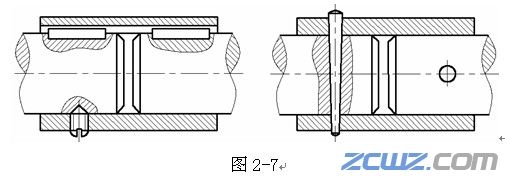

套筒联轴器通过公用套筒以键或销联接,如图2-7所示。套筒联轴器结构简单,径向尺寸小,装拆时一根轴需作轴向移动,没有缓冲和吸振的功能。套筒联轴器常用于载荷平稳、两轴直径较小、两轴对中性精度高的场合。



固定式联轴器分类与结构说明
